HT-TPQS電子雷管貼片式點火橋絲元件

穩定性好，發火一致性好，敏感和鈍感藥劑均適用

2023年2月20日產品中心民爆元器件

制造商弘騰自動化
價格請咨詢客服獲取售價
橋絲線徑16μm-55μm
阻值范圍0.55Ω-8Ω
單位pcs
每盤數量4000pcs
每箱數量60000pcs
質保期1年
發運方式順豐、跨越

咨詢此產品

添加到詢盤列表

產品簡介

產品參數

產品說明書

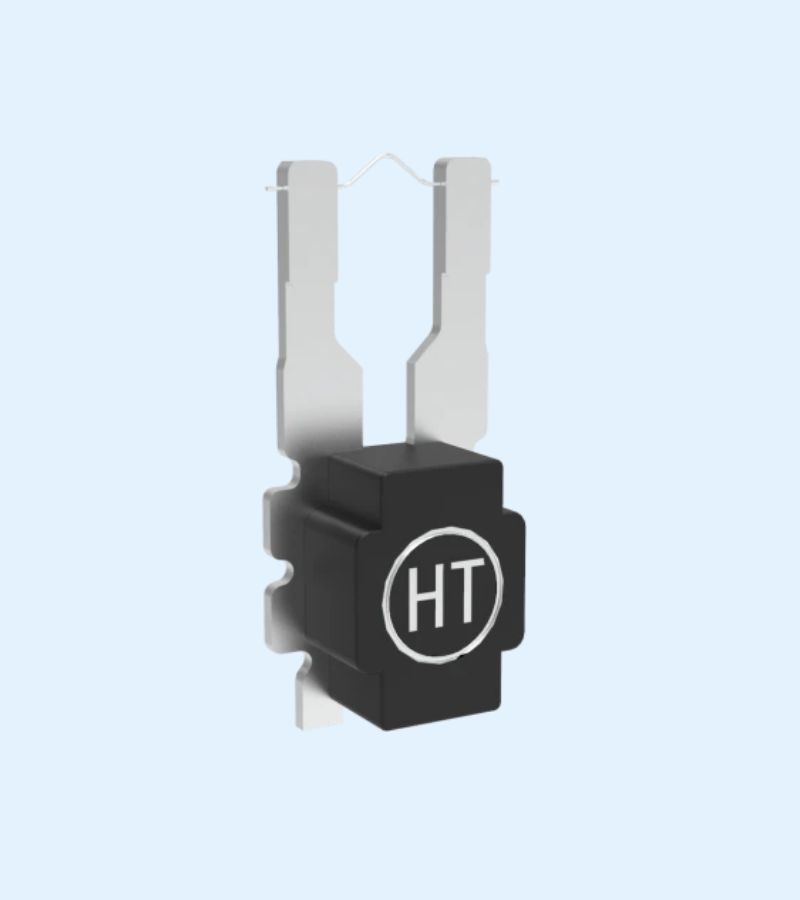

第六代HT-TPQS電子雷管高精度剛(鋼)性藥頭橋絲貼片點火頭
HT-TPQS電子雷管高精度剛性點火頭橋絲電阻貼片藥頭是研發團隊歷時多年潛心鉆研制造出來的一款專門應用于民爆行業電子雷管點火芯片的電子產品，專門應用于電子雷管點火。我們耗時半年制造了相關的生產設備，然后經過一年半的生產與總結，對設備進行了11次優化和改進，目前已經全部更新為第11代機，設備高效穩定，配有高精度電阻儀檢測及CCD視覺檢測，除換料外能達到所有設備全天候無人化生產，同時，我們分析產品特性及客戶反饋，對產品進行了多次重新設計并大規模測試驗證，已經通過了各大民爆企業及貼片公司的大量測試驗證和實際應用，使用效果良好。

貼片橋絲生產設備配備高精度絕緣電阻測試儀，通過定制電阻取值計算方式，排除外界干擾，使產品的測量精度達到我們高精度的要求。
CCD視覺檢測，外觀視覺篩選合格品
我們通過CCD視覺檢測設備設置好產品的外觀及合格范圍，東莞市弘騰自動化智能科技的設備全自動判斷檢測結果。設備能分辨鎳鉻絲偏位、反向、過長等不合格品。
我們制定了嚴格的質量管理制度，要求每天首次開機都要對生產的產品進行全方位質量檢查，經過專業技術人員確認簽字后方可生產。生產過程中，每隔半小時對每臺設備進行產品抽檢并統計，所有產品均有抽檢記錄，做到了所有產品可追溯。

貼片橋絲的料帶采用的是黃銅鍍錫，鍍錫層為150邁，合格的材料鍍層應均勻，電鍍鎳底，鍍?cè)诹蠋Х馑苤筮M(jìn)行。

每批材料我們都要進行抽檢，抽檢項目包括外觀檢查，鍍層檢測，厚度檢測，塑膠體外觀檢測；

成品承重檢測
貼片橋絲所采用的鎳鉻電阻合金絲，符合鎳鉻電阻合金絲規范要求；這種鎳鉻電阻合金絲有不同的規格，每種規格的破斷拉力是不同的：
我們?cè)诩庸槌善泛螅瑢?duì)產品進行破斷拉力測試，必須在承重范圍內的才能作為合格品：

目前產品質量穩定，不僅能通過承重測試，而且能夠承受三倍于標準設定值；
回流焊測試

貼片橋絲采用電鍍鎳底，在經過回流焊接之后鍍層不得出現起泡、脫落現象。

經過回流焊焊接之后，東莞市弘騰自動化智能科技貼片橋絲穩穩的附著在電路版上，這時候我們要對它進行附著力測試，保證貼片橋絲的焊盤能夠牢牢的貼在PCB板上，即使在強力作用下也不脫落！

另，橋絲壓接完成后，橋絲端子過回流焊之前和過回流焊之后的電阻值都應在范圍之內。

HT-TPQS電子雷管高精度剛性點火頭橋絲貼片藥頭產品規格及電阻范圍

HT-TPQS電子雷管高精度剛性點火頭橋絲貼片藥頭技術要求
1、橋絲為鎳鉻電阻合金絲，所采用橋絲應符合鎳鉻電阻合金絲規范要求；
2、鍍錫層應均勻，電鍍鎳底，在經過回流焊接之后鍍層不得出現起泡、脫落現象，過鹽霧48小時。
3、封塑部分為L(zhǎng)CP塑料必須經過回流焊接260℃維持90s高溫不變形，不老化。
4、橋絲壓接完成后，橋絲端子過回流焊之前和過回流焊之后的電阻值都應在范圍之內。
5、所有封塑部分都不得存在飛邊（包括頂針位置）。
6、東莞市弘騰自動化智能科技橋絲壓接后的形狀為外張弧形，弧形不得向內或者沒有弧形。
7、橋絲端子金屬片不能發生變形，翹曲現象。
8、橋絲壓接完成后應通過抗拉力測試：用砝碼吊于橋絲弧度位置，橋絲不能脫落（不同規格產品測試所用承重砝碼的規格不同）。
